Ko'p qavatli fabrika binolarida yuk varaqalari uchun tortish mashinalarini tanlash

Mavhum:Erni tejash, yuqori darajadagi binolarda sanoat operatsiyalarini ilgari surish ("sanoat yuqori qavatlari" deb ataladi) so'nggi yillarda milliy siyosat olib borilmoqda. So'nggi yillarda "sanoat varaqalari" tashabbusi bilan liftlar (yuk adoctivatsiyalari) talablariga binoan ushbu hujjat keng tonna va yuqori tezyurar yuk liboslarining rivojlanishiga qaratilgan, ularda liftlarning integratsion ishlab chiqaruvchilariga tegishli ma'lumot va yordam ko'rsatishga yo'naltirilgan.

Kalit so'zlar:Yuqori qavatdagi sanoat; yuk ko'taruvchisi; transport samaradorligi; tortish hajmi; ortiqcha yuk hajmi; tormoz sig'imi; elektromagnit sxema; Energiyani tejash va atrof-muhitni muhofaza qilish

1. Zavod qurilishini o'zgartirishning ichki tendentsiyasi

So'nggi yillarda shaharlarni rivojlantirish shkalasi doimiy ravishda kengayishi, er resurslari tobora kambag'al bo'lib, sanoat erlarini etkazib berishda sanoat erlarini etkazib berish amalga oshirilmoqda. An'anaviy zavodni rivojlantirish modeli korxonalarga sanoatning omon qolish uchun joy olish uchun ko'proq bosim o'tkazmoqda. Shu bilan birga, yuqori va yangi texnologiyalarning chegaralarini kesib o'tgan rivojlanayotgan sohalar, ishlab chiqarish va ilmiy-tadqiqot, shuningdek, zavod qurilish standartlariga ega.

Ushbu fonga qarshi "sanoat jamg'armasi" sanoat jamg'armasi nisbatan rivojlangan marvarid daryosi delta va yangtte daryosi viloyatlari "ning yangi tendentsiyasi paydo bo'ldi. "Sanoat yuqori qismida" osmono'parik fabrikalar, vertikal zavodlar yoki havo fabrikalari sifatida ham tanilgan. Aslida, u yuqori darajadagi sanoat binolariga kiradi. Umuman olganda, "sanoat yuqori qavatlari" ishlab chiqarish uskunalarini nisbatan engil vazn va past darajadagi rivojlanishni amalga oshirish uchun yuqori qavatlarga nisbatan engil vaznli va past tebranish bilan harakatlanishni anglatadi. Ushbu tushuncha birinchi bo'lib Shenzhen tomonidan taklif qilingan bo'lib, ular yangi sanoatning yangi avlodining yangi avlodlari va sun'iy razvedka, ko'kskaroqlarga sun'iy razvedka. Sanoat va shaharning va shaharlarning tarqalishidan kelib chiqqan holda, ushbu modelning iqtisodiy rivojlanish va er tanqisligi o'rtasidagi qarama-qarshilikni samarali takomillashtirish, balki tarmoq tarkibi va korxonalarni o'zgartirish, shuningdek, iqtisodiy rivojlanish va er etishmovchiligini samarali takomillashtiradi.

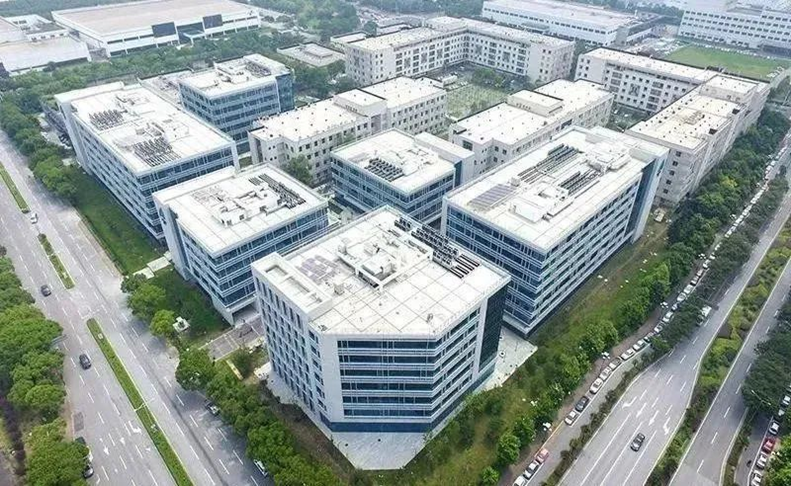

Shu sababli, yangi rejalashtirilgan sanoat park fabrikalar odatda balandligi 24 metrdan yuqori yoki 6 yoki undan ko'p miqdordagi balandlikdagi yuqori ko'rsatkichlardir. Bunday yuqori darajadagi fabrikalar fabrikalar ehtiyojini qondirish uchun yuqori tezlikda va keng tonna tonnacha liftlarni qo'llab-quvvatlashni talab qiladi. (Quyidagi rasmda ma'lum bir mintaqada zamonaviy sanoat parkining tashqi ko'rinishi misolida ko'rsatilgan.)

2. Yuk tashish tartibidagi o'zgarishlar yangi zavod talablariga javob berish

"Sanoat yuqori qavatlariga" moslashish va yuqori yuqori darajadagi sanoat fabrikalarining vertikal transporti indlyenezini echish uchun, ichki yuk voring bozorida quyidagi o'zgarishlarga guvoh bo'ldi:

Yuk tashuvchining yuklash hajmi o'zgarishi

Lifeatorlarga bo'lgan talab 2T-3T dan 3t-5tgacha yoki hatto kattaroq tonnachalar ortib bordi. Mahalliy lift korxonalari, shuningdek, 10 stukat liftlari uchun malaka oshirib borishdi. Yaqinda taniqli ichki yuk yuklari savdo markasi 42 stukat liftini ishga tushirdi va tegishli milliy tip sinovlarini amalga oshirdi.

Yukning liftining tezligi o'zgarishi

Liftning standart tezligi lift turi, zaml balandligi va yuk ko'tarish qobiliyati bilan belgilanadi. Umuman olganda, polning yuqori va yuk ko'tarilishi qanchalik katta bo'lsa, lift tezligi shunchalik yuqori bo'lishi mumkin. O'tmishda, fabrikalarning nisbatan past balandligi sababli, eng ko'p yuk ko'taruvchilar tezligi 0,25m / s gacha - 0,63m / s tezlikda tanlandi. Zavod zamining balandligi doimiy o'sishi bilan, yuklarning ko'tarilishi balandligi yuqori bo'ldi va transportning samaradorligini oshirish uchun lift tezligi ham 0,5 million / s gacha yoki undan ham yuqoriroq ko'tarildi.

Milliy lift xavfsizligi bo'yicha milliy standartlardagi o'zgarishlar

a. Bir necha yil oldin, Milliy standart Lift harakatini himoya qilish bo'yicha amalga oshiriladigan avtoulovlarni himoya qilish uchun talablar qo'shildi (UCMP). Qurilishning tortish mashinalari bilan jihozlangan yuk ko'tarish mashinalari qo'shimcha ravishda arqon bilan jihozlangan bo'lishi kerak yoki ushbu standart talabni qondirish uchun gözelment qilish kerak; Doimiy magnit sinxron tortish mashinalarida to'g'ridan-to'g'ri o'zlarining komponentlari sifatida o'z tarkibiy qismlaridan foydalanishlari mumkin, ular yuk varaqalarida doimiy magnit davriy tortish mashinalarining qo'llanilishini yanada osonlashtiradi.

b. Avtomobil liftlari sohasi uchun ozod qilish bekor qilindi

GB 7588-2003 yilgi milliy standartning eski versiyasida 8.2.2-bo'limda, yuk varaqalari maydoni "samarali boshqarish" sharti bilan tinchlanishini anglatadi.

GB 7588.12020 yilgi milliy standartning yangi versiyasi (bundan keyin "yangi milliy standart" deb ataladi, bu "samarali boshqarish" standartidan oshib ketadigan avtomobil liftlari standartdan oshib ketishi mumkin. Ya'ni, yangi milliy standart asosida avtomobil liftlari, shuningdek, standart yuk varaqalari bilan mos keladigan hududga muvofiq sozlanishi va yuk quvvatini oshirishi kerak.

• Natijada, dastlab kichik mashinalar uchun liftlarni 3tgacha (haddan tashqari maydon bilan) sozlagan binolar endi yangi milliy standartga muvofiq 10t yoki undan yuqori darajadagi liftlar bilan sozlanishi mumkin.

3. Yashil energiya tejash va atrof-muhitni muhofaza qilish talablari

Doimiy magnit sinxron motorlar yuqori samaradorlik, energiya tejash, atrof-muhitni muhofaza qilish va yuqori iqtisodiy samaradorlikni o'z ichiga oladi. An'anaviy induksion Motors, doimiy magnit sinxron motorlar yuqori samaradorlikka ega, energiya sarfini taxminan 20-30% ga tejashga ega. Buning sababi, doimiy magnit sinxron motorlar doimiy magnit qo'zg'alishini qabul qiladi, bu oqilona oqim va temirning yo'qotilishini kamaytiradi, yanada samaradorlikni oshiradi. Ushbu yuqori samaradorlik xususiyatlari zamonaviy sanoat, transport va boshqa sohalar uchun katta ahamiyatga ega, chunki bu energiya sarfini kamaytiradi va ishlab chiqarish samaradorligini oshirishi mumkin. Muallif kelajakda doimiy magnit sinxron tortish mashinalari qurt tishli dastgohlarning bozor ulushini yanada oshirishda davom etadi va yuk vagonlari bozoridagi asosiy dasturiy ta'minotni yanada oshiradi.

4

a. Aniqroq va keng ko'lamli bozor segmentsiyasi va qamrovi

Nidec Kds Shund dengizida, Foshan shahri, "sanoat yuqori qavatlari" bozorida joylashgan kattaroq bay zonasining yadro maydoni joylashgan. Yuk tashuvchilariga bozor talabini qondirish uchun NIDEC KDSgi tishli doimiy magnitli sinxratchali sinxronni sinxron tortish mashinasini to'liq rejalashtirgan, shuning uchun yuk likorati bozorining talabiga javob berish uchun. NIDEC KD lgtight liftni tortish mashinasi Modellar modellari turli xil tortishish koefitsientlari va tezligi asosida 2T5T dan 50tgacha to'liq hajmini qoplaydi. Moslashuvchan tortish koeffitsientlari mijozlarning turli xil ehtiyojlarini qondirishlari mumkin, ularni talabnomalari uchun mos keladigan xarajatlarni samarali tortish mashinalarini osonlashtirishga imkon beradi.

NIDEC KD rjight lift tortish mashinalarining mahsulotlari

b. Dizayn sxemalari va arizalarining ishonchliligi va xavfsizligini ta'minlash uchun qat'iy dizayn jarayonlari

1. Qayta izlash hajmi va plitarinlar xavfsizligi faktori

Yukqat liftni chiqarish texnikasi odatda 4: 1 yoki undan ham yuqori bo'lganlik nisbati bilan tortish kifoyalarini qabul qiladi. Bundan tashqari, mashina nisbatan engil, bu esa tortish hajmiga etishmasligiga olib kelishi mumkin. Shuning uchun, lift konfiguratsiyasiga qarab hisoblash va tekshirish kerak.

Umuman olganda, ikkita echim mavjud:

• (1) U shaklidagi maydalangan mayda-chuyda yotgan: kattaroq burchak burchagi A tortishish hajmini oshirishi mumkin.

• (2) Belgilangan v shaklidagi maydalangan mayda-chuyda narsani qabul qilish: Vire Aropning xavfsizlik omilini hisoblashda, notekiy burchakli burchakli va groughtni kesish kerakligini hisobga olish kerak. Yuk uzilishlaridagi qaytarilish maydonlarining ko'pligi tufayli simli arqon yuqori xavfsizlik omili bo'lishi kerak. GB / T 7588.2-2020 yillarda ko'rsatilgan v shaklidagi krujkalarning ekvivalent zinapoyalarining ekvivalent maydonlarining ekvivalent qiymati o'zgarishi uchun maxsus g'uvullanganlar turlarini qabul qilish uchun simli arqon uchun zarur bo'lgan yuqori darajadagi xavfsizlik omilining o'zgarishi.

2. Brishuv sig'imi, haddan tashqari yuk hajmi va energiya samaradorligiga qo'yiladigan talablar

Yuk tashish tarmoqlari odatda nisbatan kichik ko'tarish va kam burch tsikliga ega, shuning uchun ular nisbatan oz issiqlikni hosil qiladi. Ba'zi odamlar yo'lovchilarni liftli dastgohlarga asoslangan yuklarni qayta liftlarni loyihalash uchun mo'ljallangan, ammo bunday dizayndagi o'zgarishlar qator muammolarga olib keladi. Masalan, agar elektromagnit materiallar asl yuqori burch tsikligi asosida kamaysa, haddan tashqari yukning etishmasligi va energiya samaradorligini oshirishga olib kelishi mumkin; Shu bilan bir qatorda, agar yuqori martabali tsiklli kichik yuk modeli almashtirish, simli arqonlar soni, virusli arqonlar soni, tog 'sig'imi, ortiqcha yuklash hajmi va energiya samaradorligi talablarga javob bermasligi mumkin.

Shuning uchun, yuk likorati tortish mashinalarini loyihalashda, yuqoridagi omillarni baholash kerak va agar kerak bo'lsa, mahsulotni ishlab chiqish va dizayn yuklarni ishlab chiqarish va dizaynni yuklarni ishlab chiqarishning tortish mashinalarining maxsus talablariga muvofiq yana amalga oshirilishi kerak.

3. Dinamik tormozli moment

Tiplar va tekshirish qoidalariga muvofiq, tortish mashinasi tormoz komponentlari yoki rejalashtirilgan avtomobil harakatini himoya qilish qurilmasining to'xtash joyi, lift qo'shimcha tormozli qurilmalar bilan jihozlanadi. Oddiy sharoitlarda, doimiy magnit sinxron tortish mashinalari (motorli shamollar) likmulagichni qabul qiladilar, ammo ta'kidlash kerakki, tortish mashinasining elektromagnit va tarkibiy dizayni dinamik tormozning ta'siriga bardosh berishi kerak.

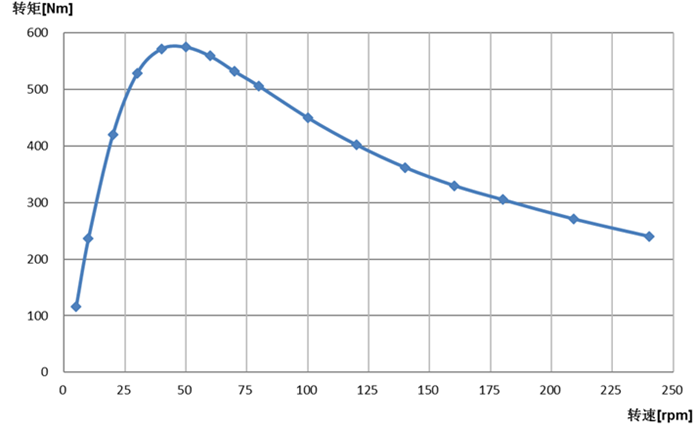

Kam miqdordagi issiqlik tufayli yuk ko'tarish texnikasi kamroq elektromagnit materiallardan foydalanadi, bu esa bir dinamik tormoz momentiga olib kelishi mumkin. Bunday holda, muammoni havo kamlash zichligini oshirish orqali hal qilish kerak. Xuddi shu elektromagnit materiallar sharoitida konsentrlangan o'rash momenti taqsimlangan o'rikdan kichikroq va yaxshilash qiyinroq. Shuning uchun elektromagnit sxemani optimallashtirish uchun Elektromagnit maydonni cheklash vositalaridan foydalanish kerak. Prototipning dinamik tormoz tinchligi tergov testlari orqali sinovdan o'tkaziladi va ommaviy ishlab chiqarilgan tortish mashinalarining dinamik tozasi emf (elektromiy kuch) nazorati orqali ta'minlanadi.

4. Yuklash va tushirish moslamalari

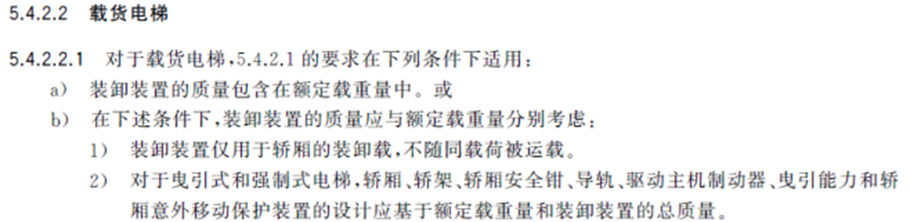

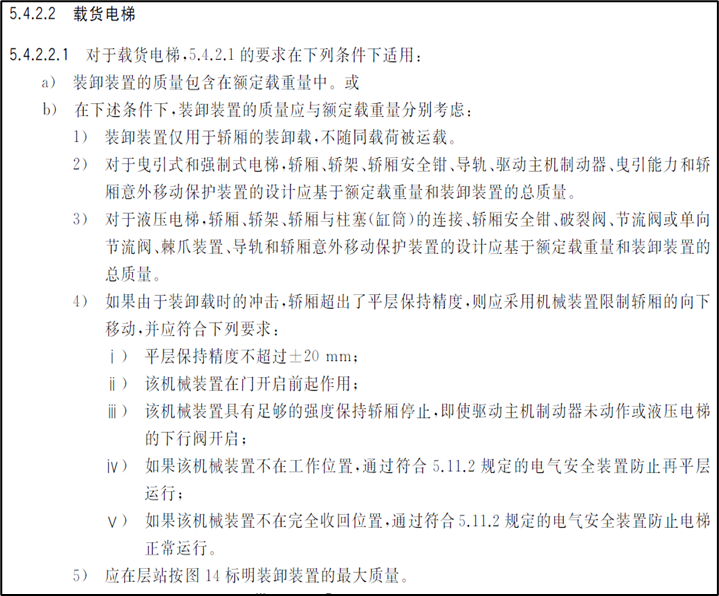

Yukning liftlarini ko'tarish mashinalari katta yuk ko'tarish uchun katta yuk ko'tariladi va an'anaviy tortish mashinalaridan yuqori darajaga muhtoj, demak, ular yuqori tezlikda ishlash paytida ko'proq tortishish va ularga chidamli tortishishlar kerak. So'nggi GB / T 7588.12020 yillar (I.E.) ni (, yamab parametrini qayta yuklash hajmini hisobga olgan holda), tormoz mashinasining varaqasi sifatida, ular hisoblab chiqilishi va mustaqil ravishda tekshirilishi kerakligini hisobga olgan holda.

v. Xarajat va elektromagnit sxema optimallashtirish

Nidec Kds elektromagnit maydon uchun cheklangan element tahlilini o'tkazish uchun ilg'or dasturiy ta'minotni ishlatadi. Bu tortish mashinasining kuchini optimallashtiradi va kuchaytiradi va iqtisodiy raqobatbardoshlik bilan optimallashtirishni optimallashtirishni kuchaytiradi va tortish mashinasini sezilarli darajada qisqartiradi.

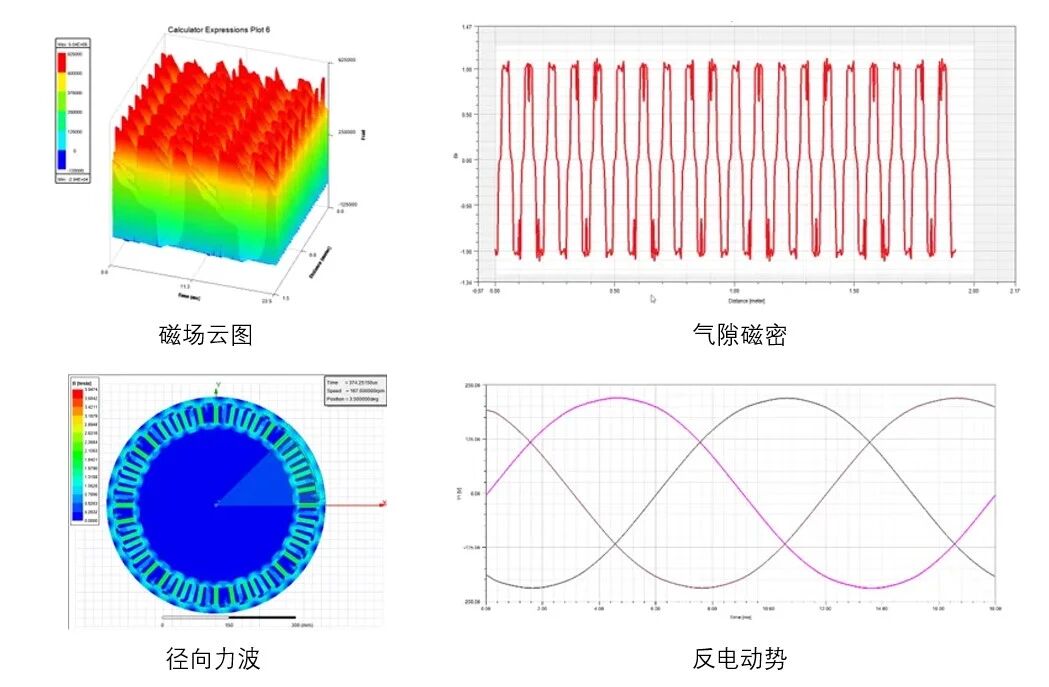

• Elektromagnit maydonlarning cheklangan elementlarini tahlil qilish

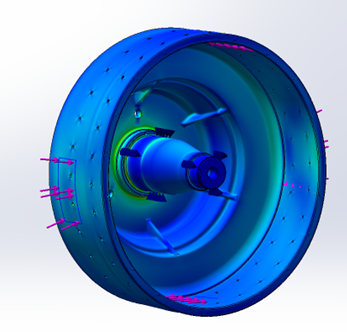

• Mexanik kuchning cheklangan elementlarini tekshirish

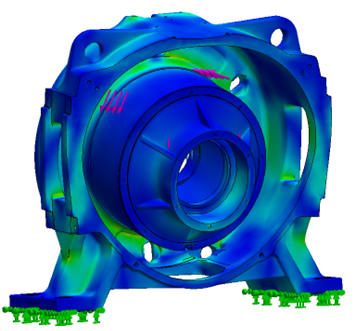

◦ Mashinasozlik bazasi

◦ uya

"Sanoat yuqori qavatlari" milliy strategiyasi va energiya tejash va atrof-muhitni muhofaza qilishning umumiy yo'nalishi, liftlarning integral ishlab chiqaruvchilari o'zlarining dizaynida yuqori samaradorlik va energiya tejaydigan doimiy magnitli sinxron tortish mashinalarini qabul qiladilar. Bu integratsion liftning barqaror va ishonchli ishlashini, uzluksiz ishlash, yuqori transportni tejash, energiya tejash va atrof-muhitni muhofaza qilishning barqaror va ishonchli ko'rsatkichlarini ta'minlaydi. NIDEC KD rjight lift seriyali tortish mashinalarining maksimal tezligi 3T dan 50tgacha bo'lgan maksimal sxemalarda, maksimal qiymati 2tdan 50tgacha bo'lgan maksimal sxemalarni qoplashi talablarini qoplashi mumkin. Ular turli xil sanoat bog'larining tashish talablariga rioya qilishning to'liq ta'minotiga qodir va mijozlarni bir to'xtash va mashaqqatli tanlov tajribasi bilan ta'minlaydi. NIDEC KDS doimo "Sifat, mijozning muvaffaqiyati" ning biznes falsafasiga rioya qildi. Kelgusida bozorni rivojlantirishda biz mijozlar bilan birgalikda "sanoat yuqori qavatlari" uchun ko'proq va yaxshiroq echimlarni ta'minlash uchun birgalikda ishlaymiz.
